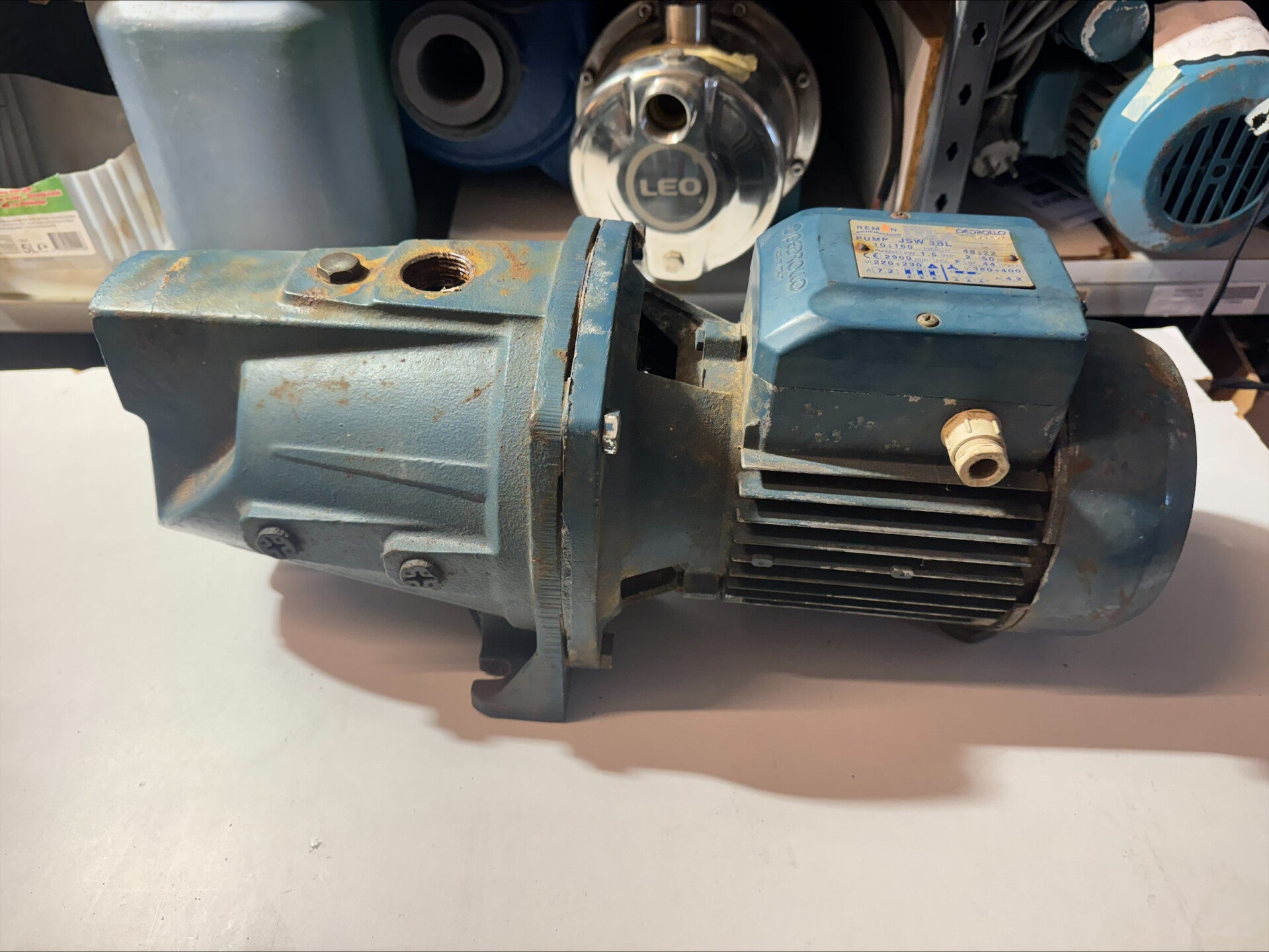

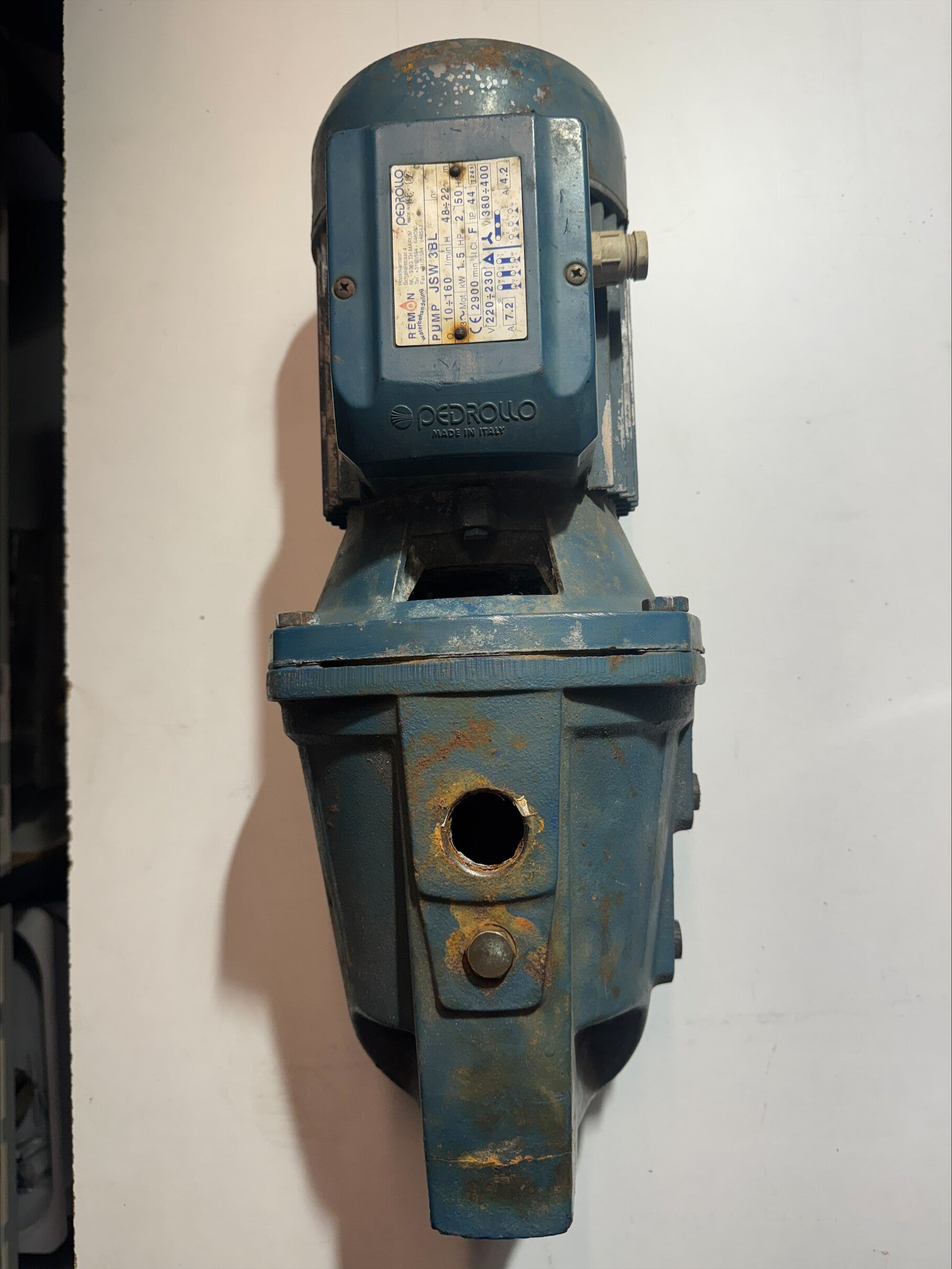

Pedrollo beregeningspomp JSW 3BL 400 volt (gebruikt)

Pedrollo beregeningspomp JSW 3BL 400 volt

Hydraulische prestaties (Capaciteit & Druk)

• Q (Capaciteit): 10 tot 160 liter per minuut (dit is 0,6 tot 9,6 kubieke meter per uur).
• H (Opvoerhoogte/Druk): 48 tot 22 meter. Dit betekent dat wanneer de pomp zijn maximale druk van 4,8 bar (48 meter) levert, er nog een kleine opbrengst is (10 l/min). Bij een lagere werkdruk van 2,2 bar (22 meter) levert de pomp zijn maximale volume van 160 l/min.

Elektrische aansluiting & Schakeling

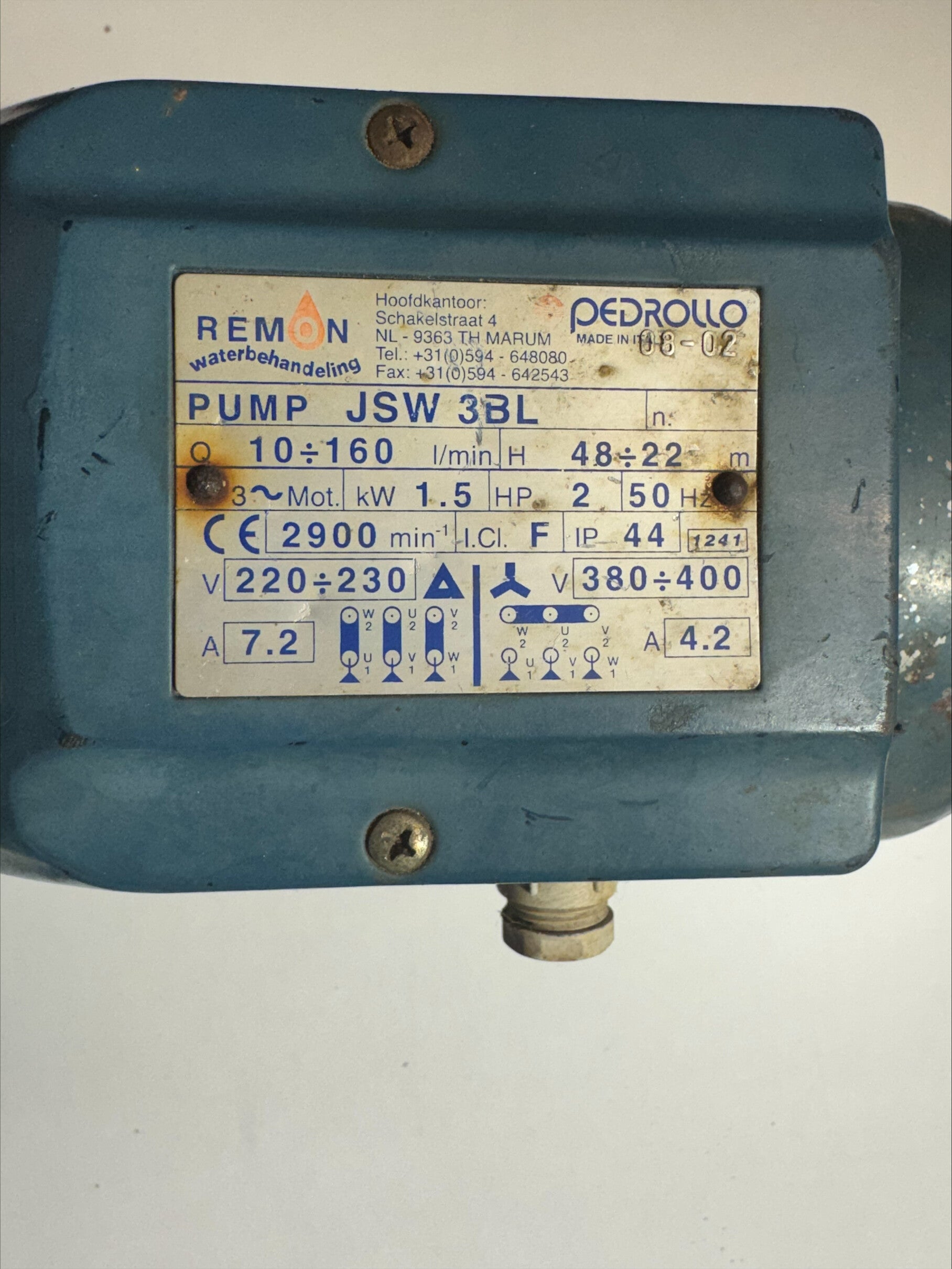

Het plaatje toont twee duidelijke schema's voor de aansluiting in de klemmenkast. Omdat dit een driefasenmotor (3~ Mot.) is, hangt de aansluiting af van de netspanning:

• Ster-schakeling (Y) – Voor 400 Volt (Krachtstroom):
  • Dit is de stand die je in Nederland vrijwel altijd gebruikt voor een standaard krachtstroomaansluiting (380÷400 V).
  • Zie het rechter schemaatje op de sticker: de bovenste drie klemmen (W₂, U₂, V₂) worden met metalen strips met elkaar doorverbonden. De drie fasen van je stroomkabel sluit je aan op de onderste drie klemmen (U₁, V₁, W₁).
  • Het stroomverbruik in deze stand is 4.2 Ampère.
• Driehoek-schakeling (Δ) – Voor 230 Volt:
  • Dit gebruik je alleen als je een specifiek driefasennet van 220÷230 V hebt, of als de pomp achter een geschikte frequentiegeregelaar hangt die 3-fasen 230V uitstuurt. Let op: dit is dus niét de standaard 230V stekker uit een normaal stopcontact.
  • Zie het linker schemaatje: de strips verbinden de klemmen verticaal met elkaar (W₂-U₁, U₂-V₁, V₂-W₁).
  • Het stroomverbruik in deze stand is hoger, namelijk 7.2 Ampère.

Overige motorgegevens

• Vermogen: 1.5 kW (kilowatt) oftewel 2 HP (Horsepower / Paardenkracht).
• Toerental: 2900 min⁻¹ (omwentelingen per minuut), een standaard snellopende elektromotor.
• Isolatieklasse & Bescherming: Klasse F isolatie met een IP 44 beschermingswaarde (spatwaterdicht, maar moet wel droog en geventileerd opgesteld staan).
