honeywell gasblok vr8700a 4004 1

De Honeywell VR8700A 4004 1 (soms aangeduid met de fabrikantcode VR8700A4038) is een gasblok (gasregelventiel) dat voornamelijk wordt gebruikt als reserveonderdeel in oudere cv-ketels, veelal van het merk Nefit (onderdeelnummer 78051)

Belangrijkste specificaties

• Voeding: 24V ~ / 50Hz
• Maximale inlaatdruk (Pmax): 60 mbar
• Uitlaatdruk: Regelbaar van 2 tot 20 mbar
• Medium: Geschikt voor aardgas
• Toepassing: Gasgestuurde cv-installaties en verwarmingsapparaten

Maatvoering en fysieke kenmerken

Omdat dit een specifiek, ouder type gasblok (legacy onderdeel) is, zijn de exacte fabriekstekeningen met millimeters schaars. Dit type compacte Honeywell VR-gasblokken (zoals de VR8700-serie) kent echter een zeer herkenbare standaard maatvoering:

• Aansluitmaat (Inlaat / Uitlaat): Dit blok maakt gebruik van een flensverbinding (rechte flensaansluitingen) die doorgaans is ontworpen voor leidingmaten van DN15 (1/2 inch) tot DN20 (3/4 inch). De montage op het gascircuit gebeurt met vier bouten per flenszijde. [1]

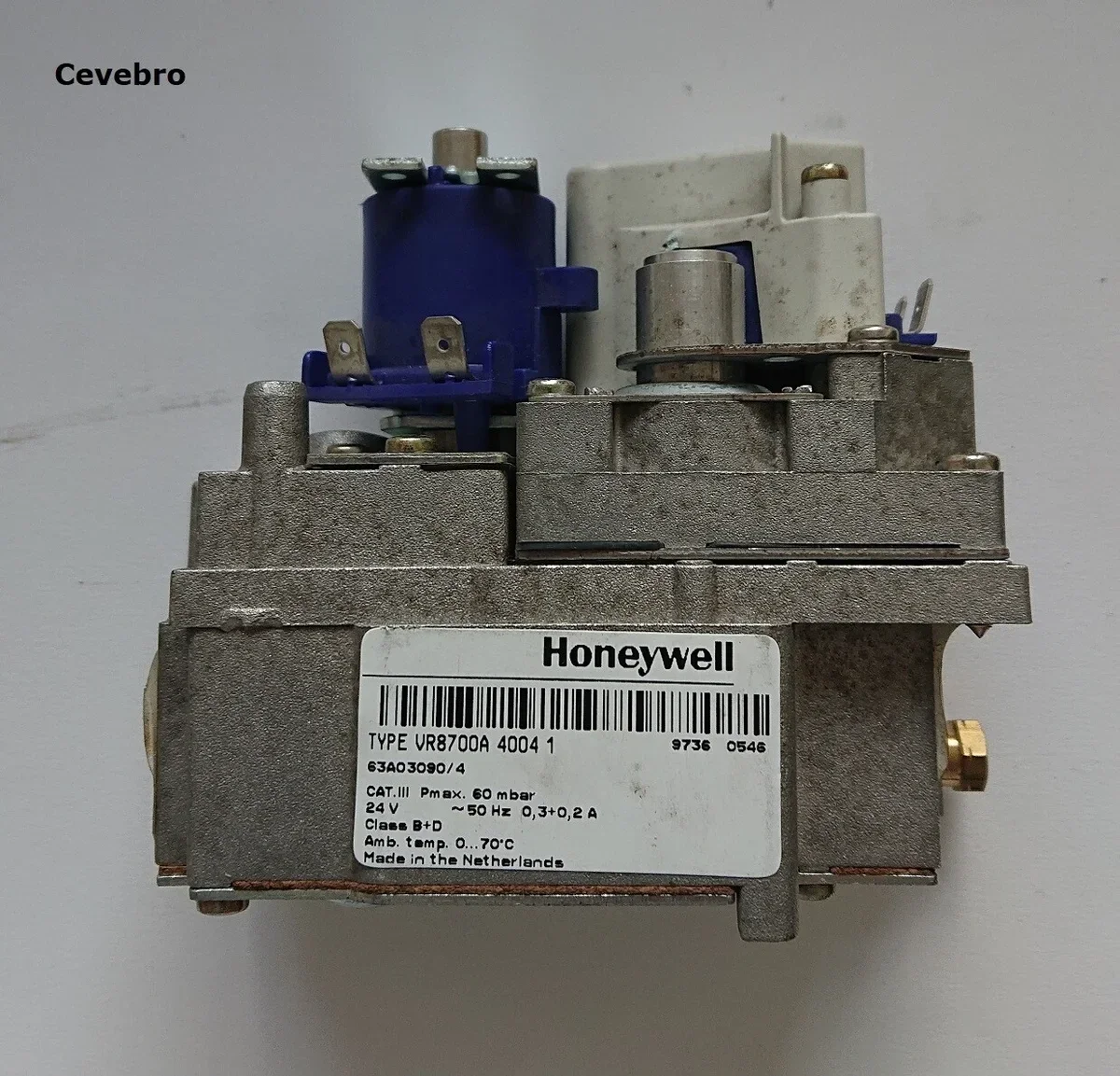

• Behuizing: Het betreft een compact, zwaar metalen (gegoten aluminium) blok. Aan de bovenzijde bevindt zich het herkenbare spoelenblok (solenoid) met de 24V-aansluiting en de plastic beschermkap waar de instelschroeven voor de gasdruk onder zitten.
• Fysieke oriëntatie: Het gas stroomt er horizontaal doorheen (in- en uitlaat liggen recht tegenover elkaar in één lijn). Aan de onderzijde of zijkant bevindt zich vaak nog een extra aansluiting voor een waakvlamleiding (pilot) of meetsnippel, afhankelijk van de exacte ketelconfiguratie.
